Manómetros manuales
Desde 1984, orgulloso heredero de Louis Ménard Techniques, Apageo diseña, desarrolla y fabrica los presostatos manuales Ménard (Pressure Volume Controller) para las pruebas presostáticas estándar según la antigua NF P 94-110-1 y la actual NF EN ISO 22476-4.
Los presiómetros manuales Menard (Pressure Volume Controllers) con sus accesorios y, en particular, los tubos y sondas tricelulares, permiten realizar pruebas presiométricas in situ (prueba de carga estática del suelo en el lugar). El ensayo permite obtener una curva de variación volumétrica del suelo en función de la tensión aplicada y definir una relación tensión-deformación del suelo in situ en la hipótesis de una deformación plana. Así, se determinan tres parámetros:
- el módulo de deformación del suelo (módulo de presión de Menard), Em
- la presión de fluencia Pf
- el límite de presión Pl.
Existen dos modelos de manómetros manuales:

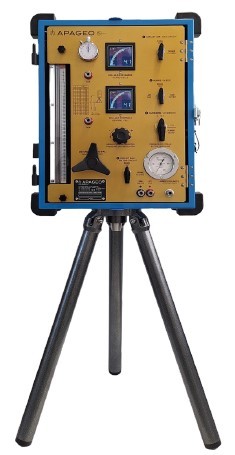

- Medidor de presión estándar Menard - capacidad de 100 bar
El dispositivo está compuesto por un controlador de volumen de presión que permite regular con precisión la presión en la sonda para realizar la carga estática del suelo en el lugar y seguir la evolución de las etapas de carga, estando el conjunto conectado por tubos de alta resistencia. - Manómetro Menard THP (Very High Pressure) - 140 bar de capacidad
Además del dispositivo estándar, está compuesto por un regulador principal específico de alta presión y un tubo de cobre interno con una presión de trabajo superior a 200 bar. Su visor puede ser retirado por precaución, controlándose la prueba únicamente con el registrador.
LOS BENEFICIOS
Diseño conforme a los procesos originales de Menard
Panel frontal sencillo y legible, disposición conforme a los principios patentados de Menard
Legibilidad de las mediciones
Trípode de calidad: robusto, estable y fácil de instalar
Fácil mantenimiento, con el primer kit de mantenimiento
CAMPOS DE APLICACIÓN
Prueba de carga estática de un suelo in situ con una sonda cilíndrica expandible radialmente insertada en un pozo.
SISTEMA DE ADQUISICIÓN DE DATOS
El sistema GeoSPAD®2, compuesto por sensores y una caja de registro y comunicación con GeoBOX®, se integra con el manómetro Menard para la adquisición de datos de pruebas presiométricas a través de la unidad central universal GeoBOX®. Este equipo permite registrar automáticamente las condiciones y los datos de estas pruebas, ya sean convencionales o, como opción, cíclicas (carga/descarga). Este sistema, junto con GeoBOX®, permite al operario concentrarse en la prueba sin tener que registrar todos los datos, controlando el progreso de las pruebas presiométricas en la pantalla de GeoBOX®, y al ingeniero ahorrar una cantidad considerable de tiempo al cargar directamente todos los datos en lugar de introducirlos manualmente. De este modo, el GeoSPAD®2 evita el riesgo de que se produzcan errores, tanto al tomar notas manuales in situ como al volver a introducir los datos en el ordenador.
Estos datos registrados se transfieren a través del módem 4G opcional o de la memoria USB al software de procesamiento de datos GeoVISION®-P.
