Ficómetro

El ficómetro se utiliza para medir las características mecánicas ϕi y Ci de los suelos in situ mediante cizallamiento rectilíneo. Sus ventajas son, por un lado, la posibilidad de realizar ensayos en suelos heterogéneos, que no son o no son fáciles de muestrear, para obtener resultados fiables in situ, y por otro lado, el bajo coste de realización de los ensayos debido a su rapidez.

La prueba se lleva a cabo en una perforación previa de ø63 mm. Se llevará a cabo con un mínimo de retrabajo de los muros, adoptando los medios recomendados para cada tipo de suelo, como para el medidor de presión. La sonda, formada por carcasas metálicas con dientes anulares horizontales, se introduce en la perforación a la profundidad deseada mediante varillas que se utilizan para aplicar la fuerza de tracción.
La prueba ficométrica se realiza según un procedimiento operativo preciso. El uso general es en la perforación preliminar con posible encamisado y uso de lodo en suelos boulant.
Así se registran los datos para determinar el ángulo de fricción interna y la cohesión del suelo, designados por los símbolos ϕ y C.

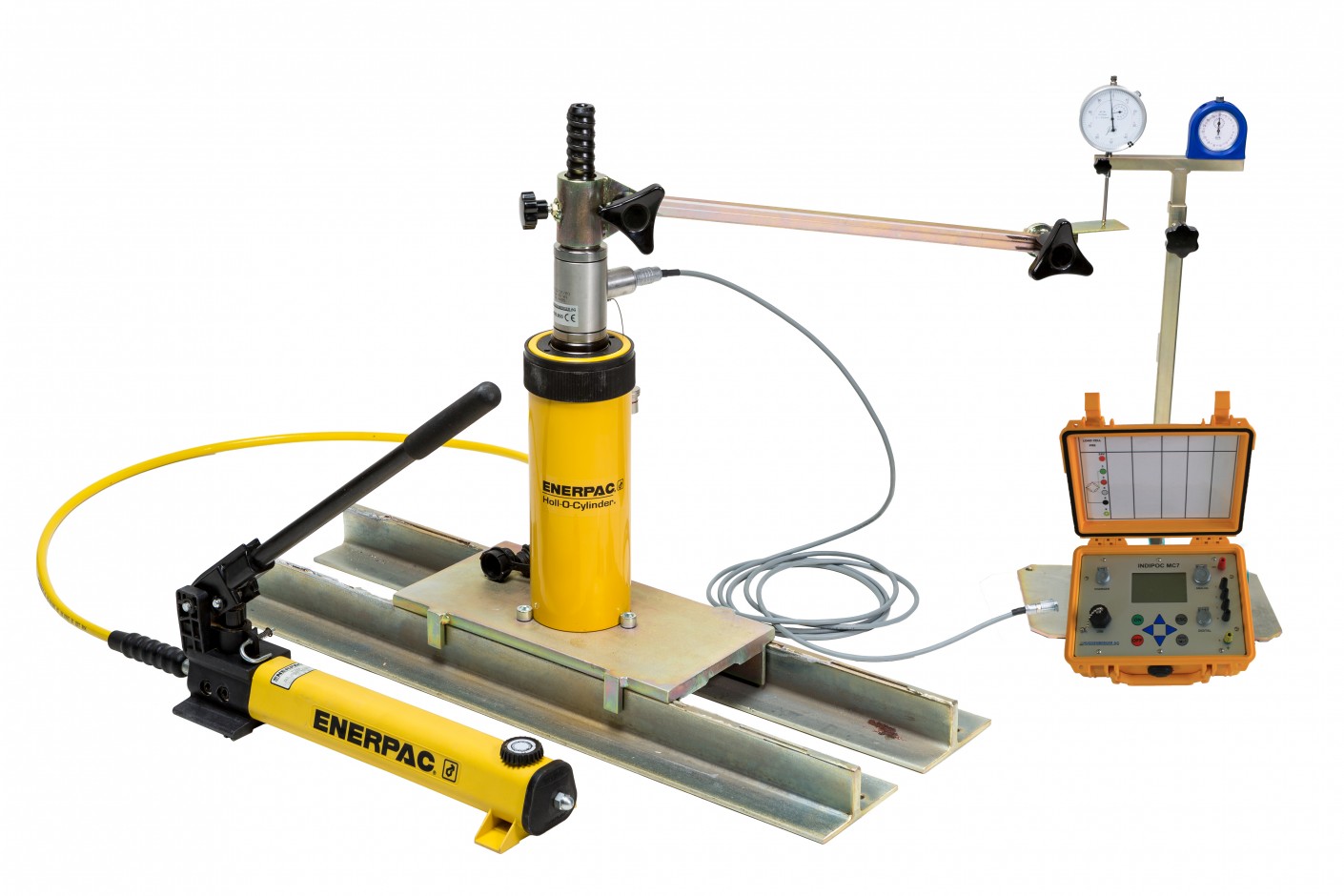

EQUIPO

Sonda equipada con carcasas metálicas provistas de dientes anulares con una célula de medición inflable situada en el interior de las carcasas
Varillas R32
Tubo de conexión entre la sonda y el equipo de superficie
Cilindro hueco
Calibrador dinamométrico electrónico
Juego de varillas tipo «wagon-drill»
Cadencímetro
Presiómetro (controlador de presión y volumen, suministrado por separado).

LOS BENEFICIOS

Pruebas optimizadas y fiables en suelos difíciles de muestrear
Rápido de realizar y de bajo coste en comparación con las pruebas de laboratorio
Prueba sencilla en suelos heterogéneos, no o difíciles de muestrear
También adecuado para roca meteorizada.
